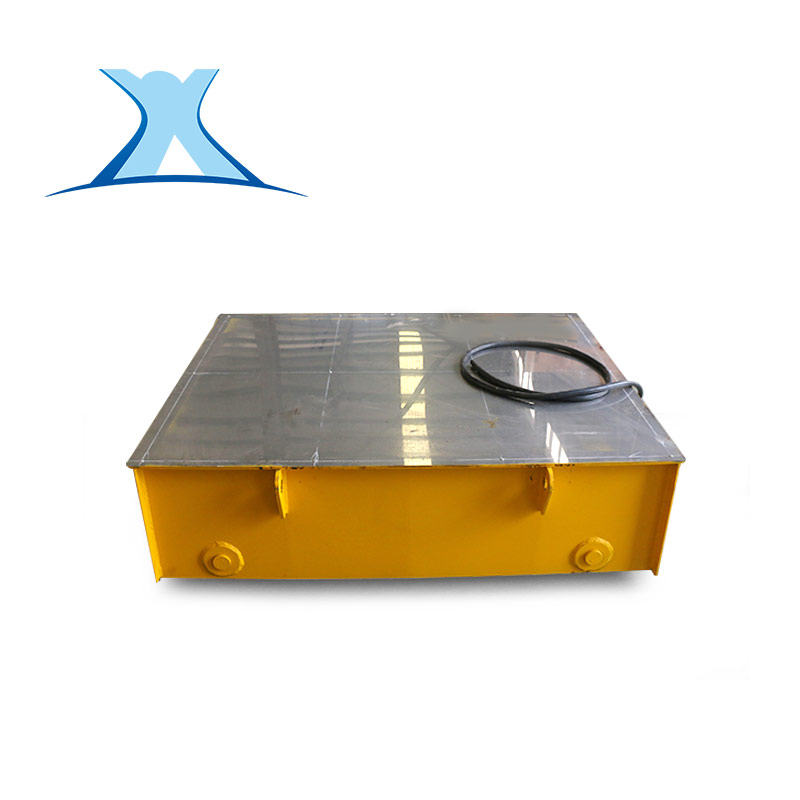

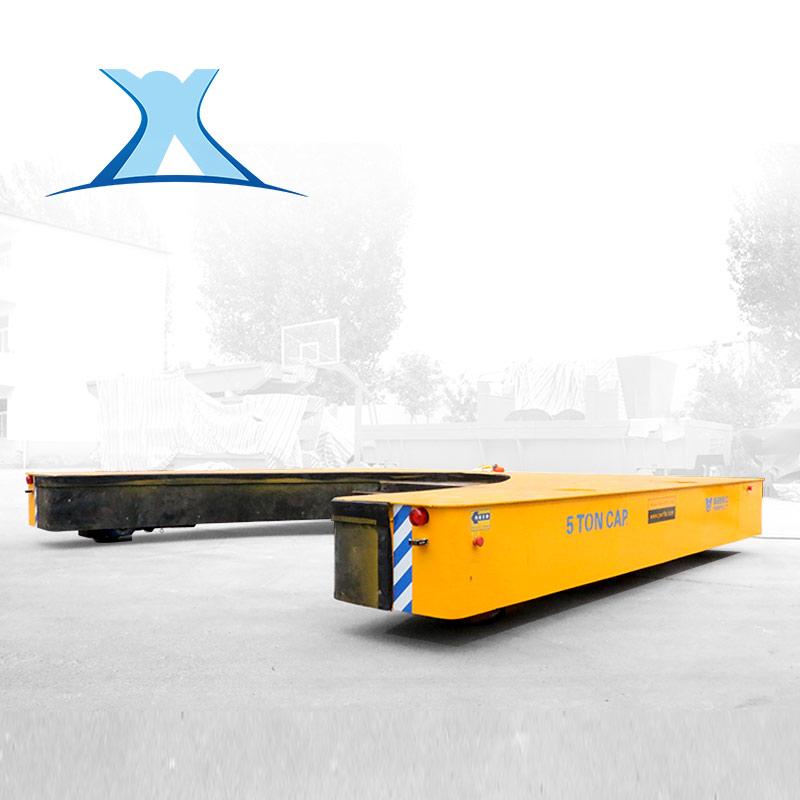

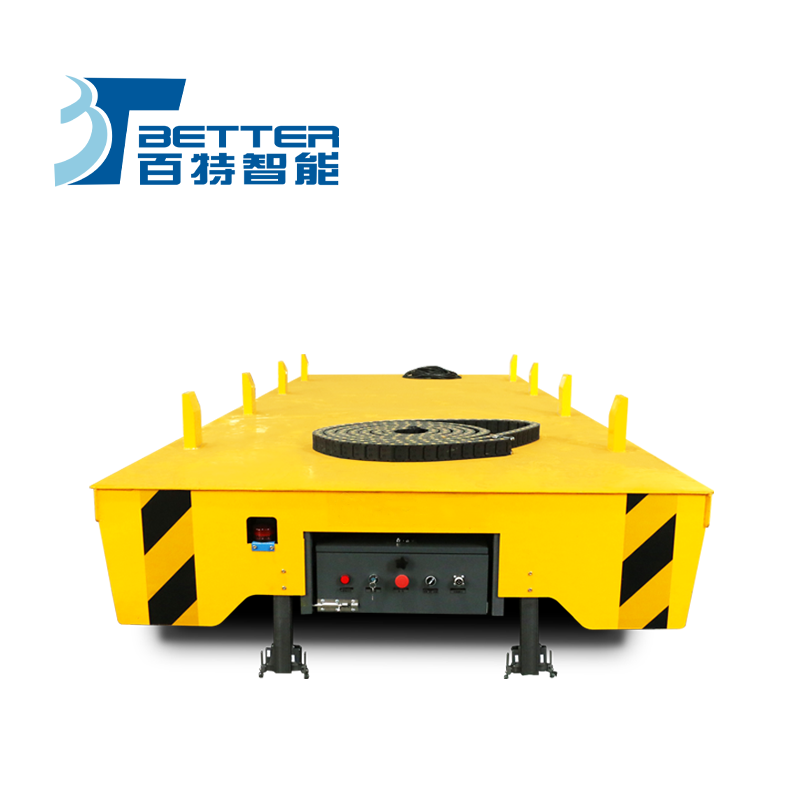

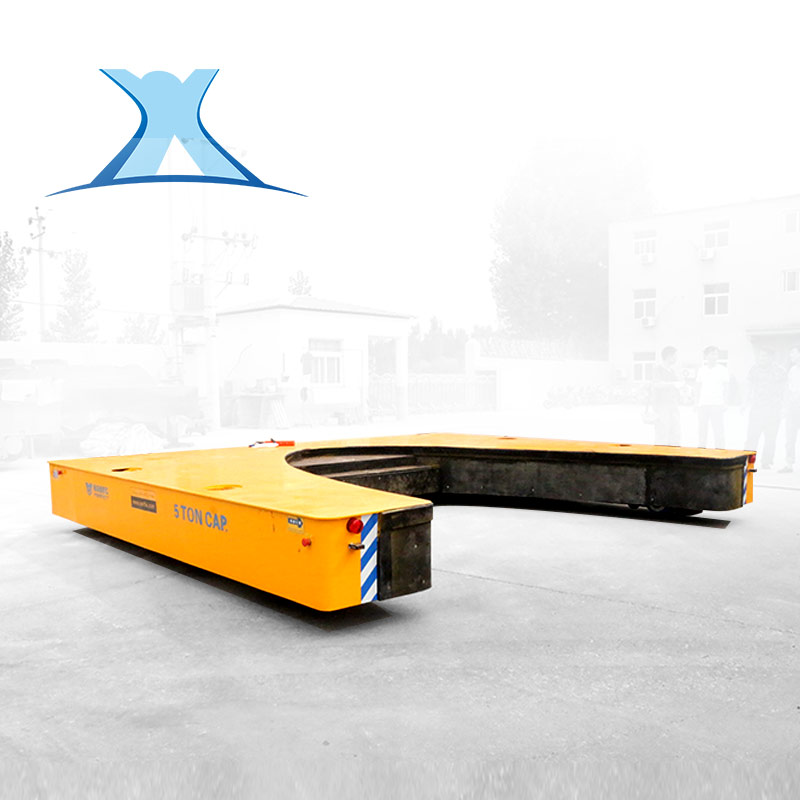

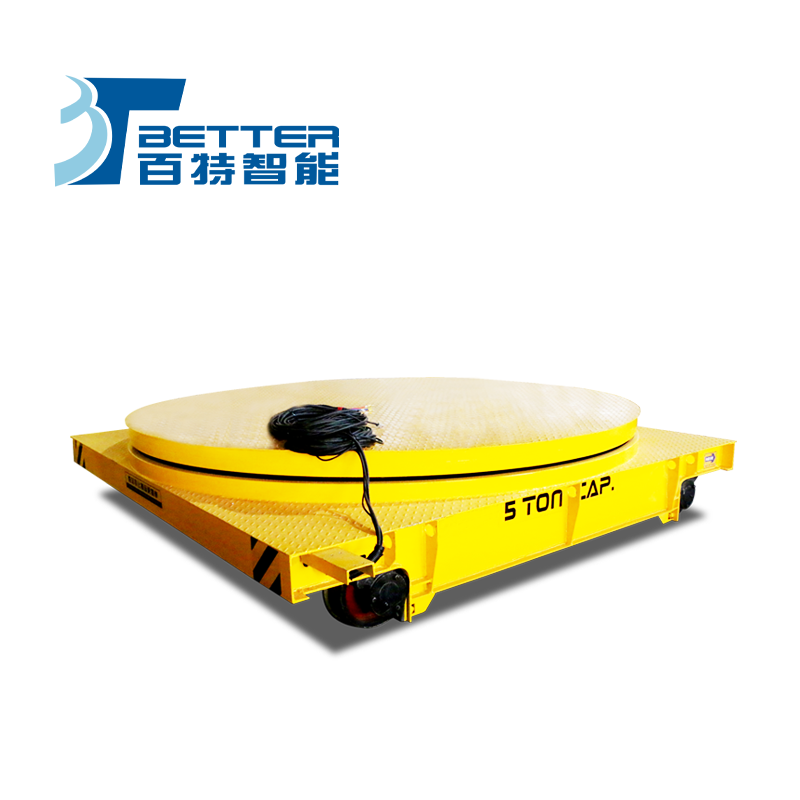

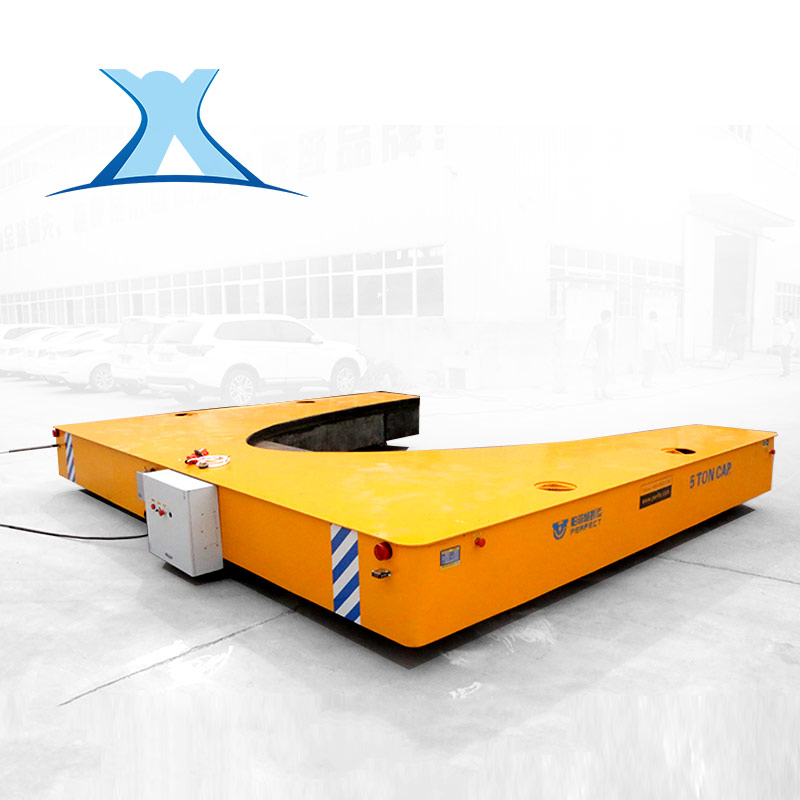

20t拖缆供电型

产品介绍：

1.安全载重系数高平车采用箱梁式结构，车轮采用的车加工，热处理，平车的安全系数可以达到1.5 2.自动化程度高平车可以增加plc，实现自动化对接，无人操作车间 3.短途运行的

应用范围：模具车间，地下矿井，工程、航天、煤炭、核能、水利等范围

物料：钢铝卷，各类支架，铝板，铝料，钢水，钢包，机械配套

性能特点

工作原理

BTL 系列是拖电缆供电轨道平车，是将交流380V电缆线直接引入平车电气控制系统，来控制平车的启动，停止，前进，后退等。通过平车的移动来拖动放置在地面上的电缆实现平车供电，电缆线放置在两轨道中心，操作系统为低压36V电源控制。

技术参数

BTL系列电动平车是托缆供电式电动平车。电缆的一端接在地面电源上，经过电缆滑车、牵引钢丝绳引入控制箱，再给平车上YZ电机提供电力，来拖动平车运行。但运行距离不能太长，一般不能超过50m，太长容易缠绕电缆。



BTL 拖缆供电电动平车主要技术参数
型号	BTL	BTL-6	BTL-10	BTL-16	BTL-25	BTL-40	BTL-63	BTL-100	BTL-160	BTL200
额定载重量（t）		6	10	16	25	40	63	100	160	200
台面尺寸(mm)	长 L	3600	3600	4000	4500	5000	5600	6300	8000	8200
	宽 B	2000	2000	2200	2200	2500	2500	2800	2800	2800
	高 H	550	550	600	650	700	850	900	1100	1250
运行速度（m/min）		30	30	30	30	25	25	20	20	20
轮距A（mm）		2000	2200	2200	2500	2800	3200	3600	4500	4500
轨内侧距C（mm）		1435	1435	1435	1435	1435	1435	1650	2000	2000
车轮直径 (mm)		300	300	400	500	500	600	700	700	700
底部间隙（mm）		50	50	50	60	60	60	60	70	70
电机型号/功率（KW）		YZ132M1-6		YZ132M2-6		YZ160M1-6	YZ160M2-6	YZ160L-6	YZ160M2-6	YZ160L-6
		2.2		3.7		5.5	7.5	11	2X7.5	2X11
电源方式	托缆	三相380V
推荐钢轨型号		P24		P24	P38	P43		QU80	QU100
车轮数量		4		4		4		4	8	8
最大轮压（t）		1.91	3.21	4.87	7.5	11.5	16.9	27.6	22.8	28.5
参考重量（t）		3.4	3.72	4.2	6	8.5	11.4	15.2	25.5	31.5
说明：
1）其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。
2）无线遥控装置可选
3）可选变频器调速电控
4) 路轨车来回走设定系统
5）路轨车遇人2米自动停车、报警
