  • 百特20t低压轨道车
  • 百特20t低压轨道供电型
>

20t低压轨道供电型

产品介绍:

BDGS:三相低压轨道电动平车是从轨道上取电的电动平车,36V电压的三相交流电分别接在三条轨道上,没有电缆线的束缚,可随时在轨道上取电,对轨道铺设要求较高,需要绝缘处理,适用于中长距离运输的场合,使用频率不受束缚,但不能用于易燃、易爆、积水、粉尘、铁屑较多的场合。


应用范围:汽车、钢铁、重工、工程、航天、煤炭、核能、水利等范围

物料:钢包、钢结构、钢管、模具、运梁、铝棒、料框、压缩机、多晶硅、发电机、管片、托盘等

性能特点

  • 自动化程度高

    可实现无人自动化生产流程

  • 减速机

    齿轮均采用数控磨齿工艺,精度高,接触性好,传动效率高,承载能力高,使用寿命长

  • 电机

    具有相应快速、较大的启动转矩,从零转速至额定转速具备可提供额定转矩的性能

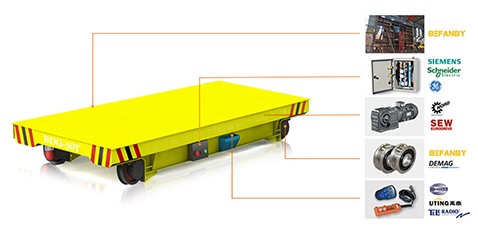

  • 各个组件搭档

    电动平车各结构的高性价比配置有效的延长了电器的使用寿命,从而延长了电动平车的使用年限

  • 车轮采用角型轴承座,以便于安装调整

    以适当提高相关部件的加工精度,来提高整车的安装制造精度,放置车轮跑偏,轮缘与轨道接触加剧轮缘磨损并增加摩擦阻力 等问题

工作原理



    BDGZ
系列是20t低压轨道供电轨道平车,是将交流380V的电源通过变压器将至交流36V两相,分别接至两根轨道上, 轨道平车上的车轮将道轨上的交流36V电源引入车载电气箱,经过整流模块将交流36V整流至直流36V, 再通过直流控制系统控制直流电机,使平车启动,停止,前进,后退,调速等。该系列平车能够在S 轨道,弧形轨道运行。

工程案例更多案例

技术参数

BDGS三相低压轨道供电电动平车主要参数

型号

BDG

BDG-6

BDG-10

BDG-16

BDG-25

BDG-40

BDG-63

BDG-100





BDGS

BDGS-6

BDGS-10

BDGS-16

BDGS-25

BDGS-40

BDGS-63

BDGS-100

BDGS-160

BDGS-200

额定载重量(t)

6

10

16

25

40

63

100

160

200

台面尺寸(mm)

长 L

3600

3600

4000

4500

5000

5600

6300

8000

8200

宽 B

2000

2000

2200

2200

2500

2500

2800

2800

2800

高 H

550

550

600

650

700

850

900

1100

1250

运行速度(m/min)



30

30

30

30

25

25

20

20

20

轮    距A(mm)

2000

2200

2200

2500

2800

3200

3600

4500

4500

轨内侧距C(mm)

1435

1435

1435

1435

1435

1435

1650

2000

2000

车轮直径  (mm)

400

400

400

500

500

600

700

700

700

底部间隙 (mm)

50

50

50

60

60

60

60

70

70

转弯半径

30

35

50

55

60

80

100

100

电动机型号/功率(KW)

BDG

JDYP-11-6

JDYP-12-6

JDYP-21-6

JDYP22-6



2.2

3.5

5

7.5



BDGS

YZ132M1-6

YZ132M2-6

YZ160M1-6

YZ160M2-6

YZ160L-6

YZ160M2-6

YZ160L-6

2.2

3.7

5.5

7.5

11

2X7.5

2X11

电源供电方式

BDG

单相380V降压到36V经升压变压器到单相交流380V

BDGS

三相380V降压到36V经升压变压器到三相交流380V

推荐钢轨型号

P24

P38

P43

QU80

QU100

车轮数量

4

4

4

4

8

8

轮压(t)

1.91

3.21

4.87

7.5

11.5

16.9

27.6

22.8

28.5

参考重量(t)

3.4

3.72

4.2

6

8.5

11.4

15.2

25.5

31.5

说明:吨位1-400吨可根据用户需求另行设计、制造。可实现上坡、高温、升降、过沟、同步等多种功能
