  • 拖揽供电轨道平车
  •  16t拖缆供电
>

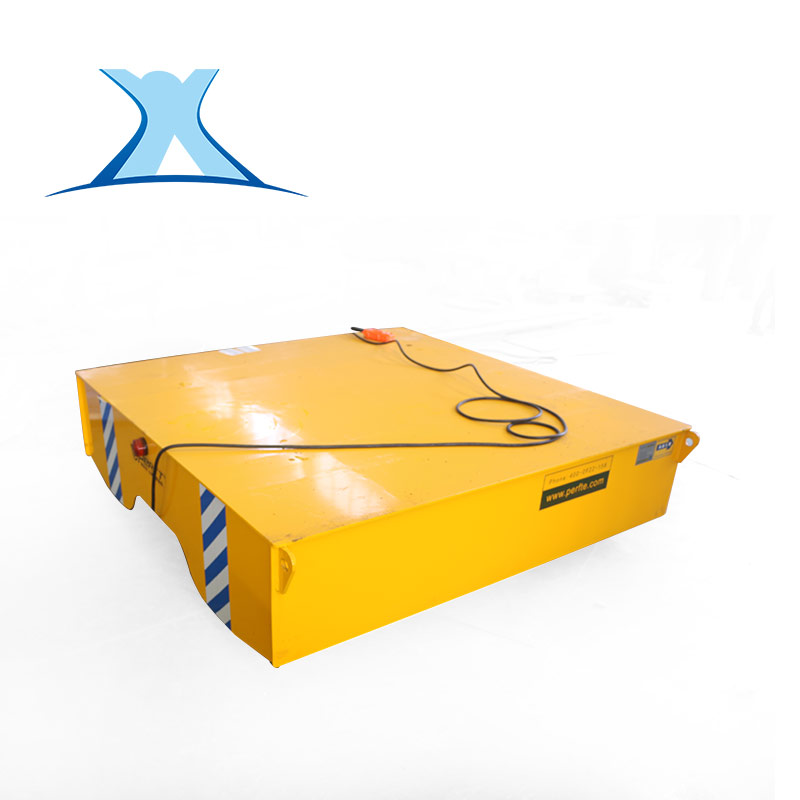

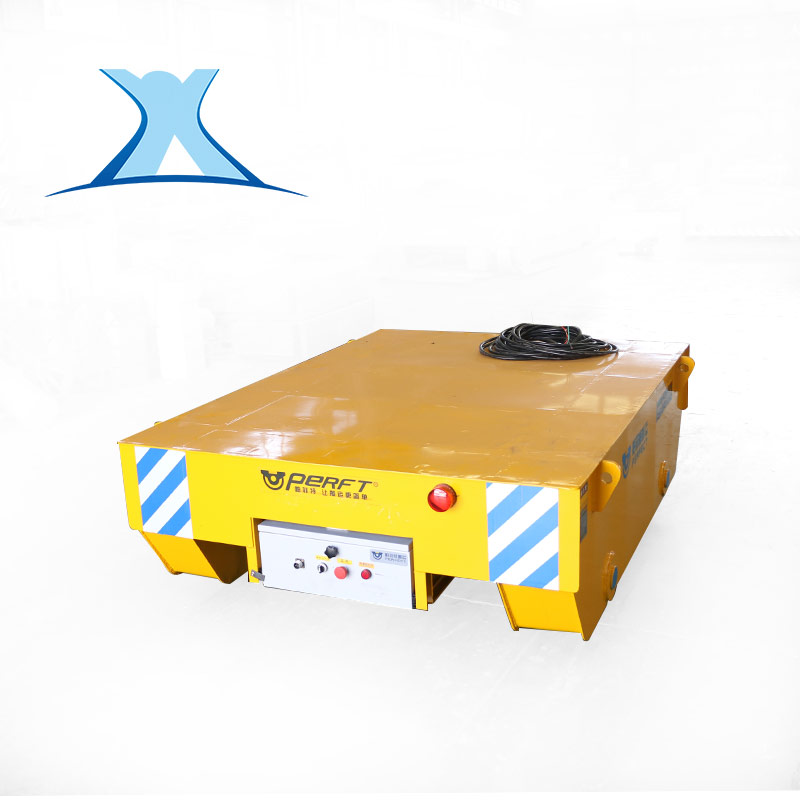

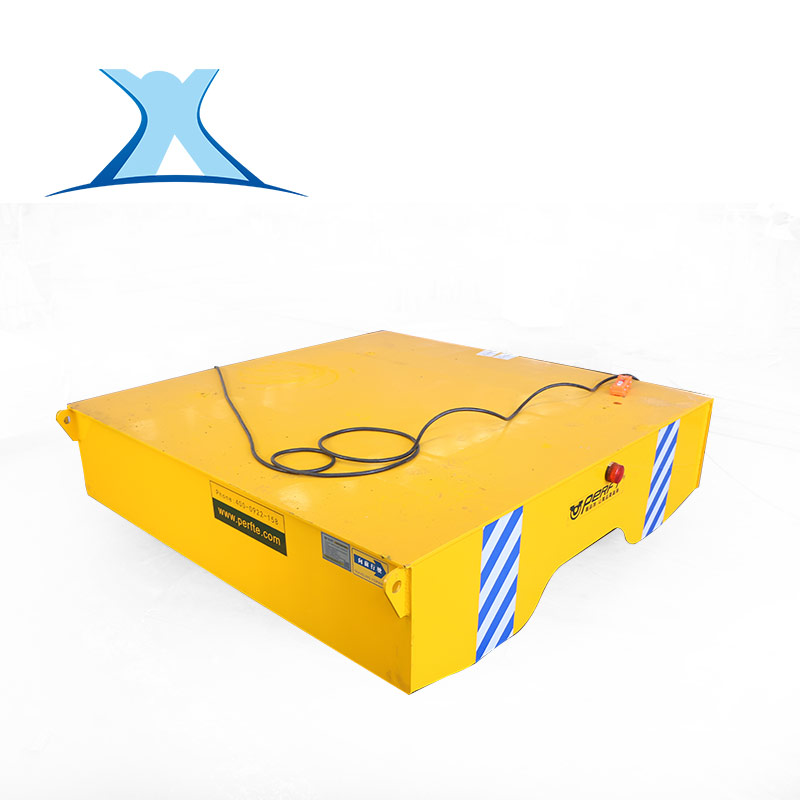

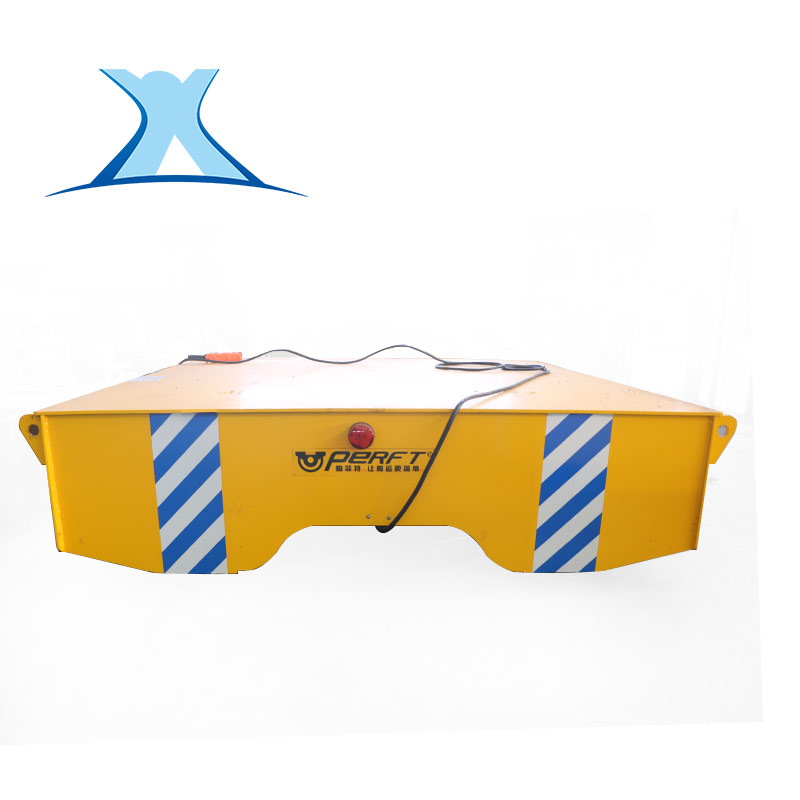

16t拖缆供电型

产品介绍:

1.安全载重系数高 平车采用箱梁式结构,车轮采用的车加工,热处理,平车的安全系数可以达到1.5 2.自动化程度高 平车可以增加plc,实现自动化对接,无人操作车间 3.短途运行


应用范围:模具车间,地下矿井,工程、航天、煤炭、核能、水利等范围

物料:钢铝卷,各类支架,铝板,铝料,钢水,钢包,机械配套

性能特点

  • 安全载重系数高

    平车采用箱梁式结构,车轮采用的车加工,热处理,平车的安全系数可以达到1.5

  • 自动化程度高

    平车可以增加plc,实现自动化对接,无人操作车间

  • 短途运行的好帮手

    由于是拖链,运行距离受限,但是在短途高频率使用中,性价比高

  • 定位精度高

    平车采用编码器控制,定位精度可以达到0.3mm

  • 无线遥控,远程操作

    平车采用无线遥控操作,可以实现多台平车的控制,安全可靠系数高

工作原理



    BTL 系列是拖电缆供电轨道平车,是将交流380V电缆线直接引入平车电气控制系统, 来控制平车的启动,停止, 前进,后退等。通过平车的移动来拖动放置在地面上的电缆实现平车供电,电缆线放置在两轨道中心,操作系统为低压36V电源控制。

工程案例更多案例

技术参数

BTL系列电动平车是托缆供电式电动平车 。电缆的一端接在地面电源上,经过电缆滑车、牵引钢丝绳引入控制箱,再给平车上YZ电机提供电力, 来拖动平车运行。但运行距离不能太长,一般不能超过50m,太长容易缠绕电缆。







BTL 拖缆供电电动平车主要技术参数

型号

BTL

BTL-6

BTL-10

BTL-16

BTL-25

BTL-40

BTL-63

BTL-100

BTL-160

BTL200

额定载重量(t)

6

10

16

25

40

63

100

160

200

台面尺寸(mm)

长 L

3600

3600

4000

4500

5000

5600

6300

8000

8200



宽 B

2000

2000

2200

2200

2500

2500

2800

2800

2800



高 H

550

550

600

650

700

850

900

1100

1250

运行速度(m/min)





30

30

30

30

25

25

20

20

20

轮    距A(mm)

2000

2200

2200

2500

2800

3200

3600

4500

4500

轨内侧距C(mm)

1435

1435

1435

1435

1435

1435

1650

2000

2000

车轮直径  (mm)

300

300

400

500

500

600

700

700

700

底部间隙 (mm)

50

50

50

60

60

60

60

70

70

电机型号/功率(KW)

YZ132M1-6

YZ132M2-6

YZ160M1-6

YZ160M2-6

YZ160L-6

YZ160M2-6

YZ160L-6



2.2

3.7

5.5

7.5

11

2X7.5

2X11

电源方式

托缆



三相380V

推荐钢轨型号

P24

P24

P38

P43

QU80

QU100

车轮数量

4

4

4

4

8

8

 轮压(t)

1.91

3.21

4.87

7.5

11.5

16.9

27.6

22.8

28.5

参考重量(t)

3.4

3.72

4.2

6

8.5

11.4

15.2

25.5

31.5

说明:

1)其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。

2)无线遥控装置可选

3)可选变频器调速电控

4) 路轨车来回走设定系统

5)路轨车遇人2米自动停车、报警
