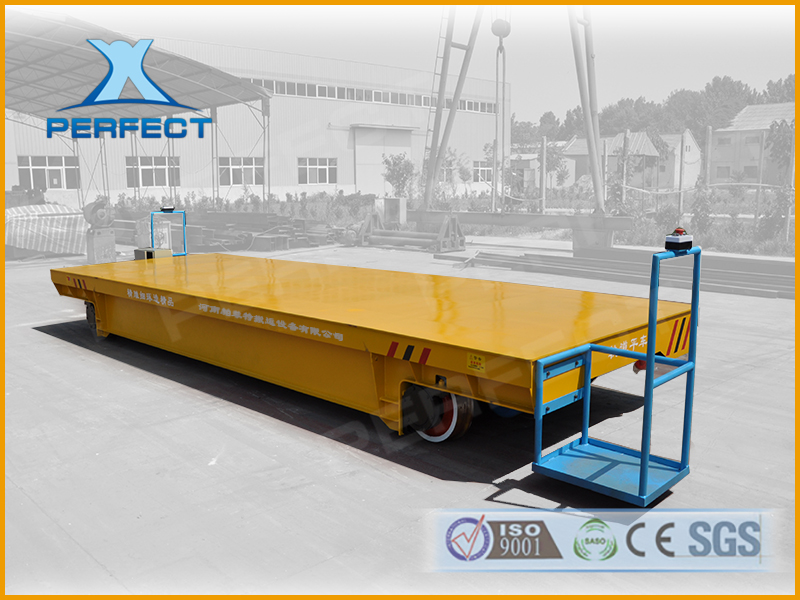

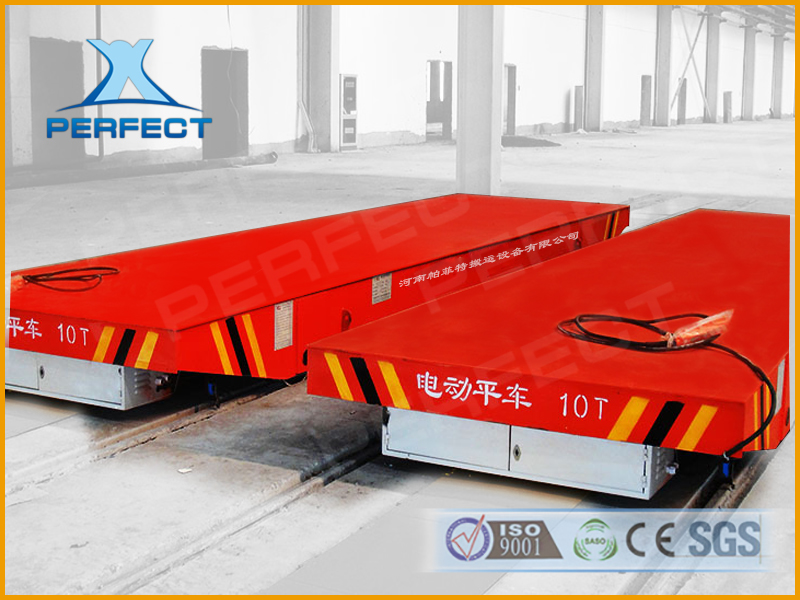

10t滑触线供电型

产品介绍：

BHX：采用滑触线将380V交流电源引入平车作为该平车的电力来源，其运行频率和使用时间不受限制，适用于较长距离运输的场合。滑触线安装平车底部或两侧，会对其他车辆的过往造成影响，但因其台面较低，却是流水线生产的输送设备。

应用范围：制钢工厂、冷轧车间、模具车间、炼钢车间，水泥厂、卷材车间、五金加工车间医疗器械等

物料：钢包、钢结构、模具、钢卷、铝卷、机械配套

性能特点

多环境应用

主要使用于恶劣环境等、高温环境、防爆环境等场合
运行距离受限

运行距离不长（小于等于50米）
长时间频繁使用

使用较为频繁、使用时间较长环境中，尤其恶劣环境、高温环境
成本低

由于结构较为简单，对轨道铺设要求不高、成本较低、是车间流水生产线
优点

具有结构紧凑、外形美观、操作简单、噪音低、承载能力强、易维护等特点

工作原理

BHX系列是滑触线供电轨道平车，是将交流380V的滑触线直接引入平车交流控制系统，来控制平车的启动，停止，前进，后退等。通过平车的移动带动滑触线的滑块来实现给平车供电，滑触线受安装位置的限制，可以安装在轨道中间或道轨外侧地沟内。为了安全和方便可以在地沟上增加盖板，通过自动翻板装置，来实现地沟内的电源引入轨道平车上，操作系统为低压36V电源控制。

工程案例更多案例

技术参数

BHX系列电动平车是滑触线供电式电动平车。其是在轨道侧面开设地沟，地沟内安装滑触线，地沟上铺设有单面用铰链固定于地上的盖板。电动平车运行时通过安装在平车上的地沟翻板装置，将盖板掀起，翻板装置内有同滑触线集电器联接的电缆。电动平车通过后盖板自动放回地面。能保证无轨车辆顺利通过。地沟翻板滑触线型电动平车不受运行距离的限制。



BHX 滑触线供电电动平车主要技术参数
型号	BHX	BHX-6	BHX-10	BHX-16	BHX-25	BHX-40	BHX-63	BHX-100	BHX-160	BHX200
额定载重量（t）		6	10	16	25	40	63	100	160	200
台面尺寸(mm)	长 L	3600	3600	4000	4500	5000	5600	6300	8000	8200
	宽 B	2000	2000	2200	2200	2500	2500	2800	2800	2800
	高 H	550	550	600	650	700	850	900	1100	1250
运行速度（m/min）		30	30	30	30	25	25	20	20	20
轮距A（mm）		2000	2200	2200	2500	2800	3200	3600	4500	4500
轨内侧距C（mm）		1435	1435	1435	1435	1635	1735	1835	2000	2000
车轮直径 (mm)		300	300	400	400	500	600	700	700	700
底部间隙（mm）		50	50	50	60	60	60	60	70	70
电机型号/功率（KW）		YZ132M1-6		YZ132M2-6		YZ160M1-6	YZ160M2-6		YZ160M2-6	YZ160L-6
		2.2		3.7		5.5	7.5		2X7.5	2X11
电缆方式	滑触线		380V
推荐钢轨型号		P24		P24	P38	P43		QU80	QU100
车轮数量		4		4		4		4	8	8
最大轮压（t）		1.91	3.21	4.87	7.5	11.5	16.9	27.6	22.8	28.5
参考重量（t）		3.4	3.72	4.2	6	7.5	11.4	15.2	25.5	31.5
说明：
1）其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。
2）无线遥控装置可选
3）可选变频器调速电控
4) 路轨车来回走设定系统
5）路轨车遇人2米自动停车、报警
