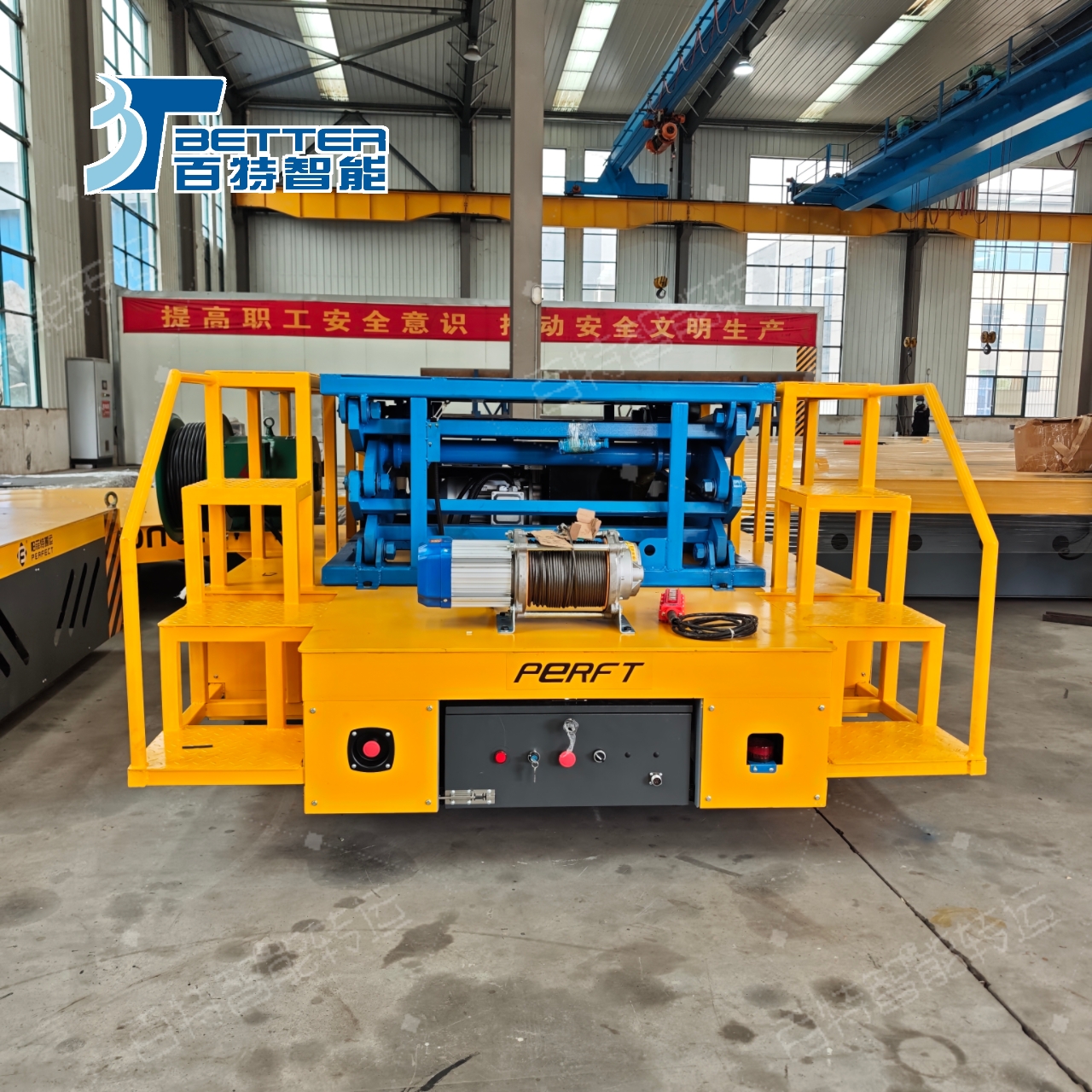

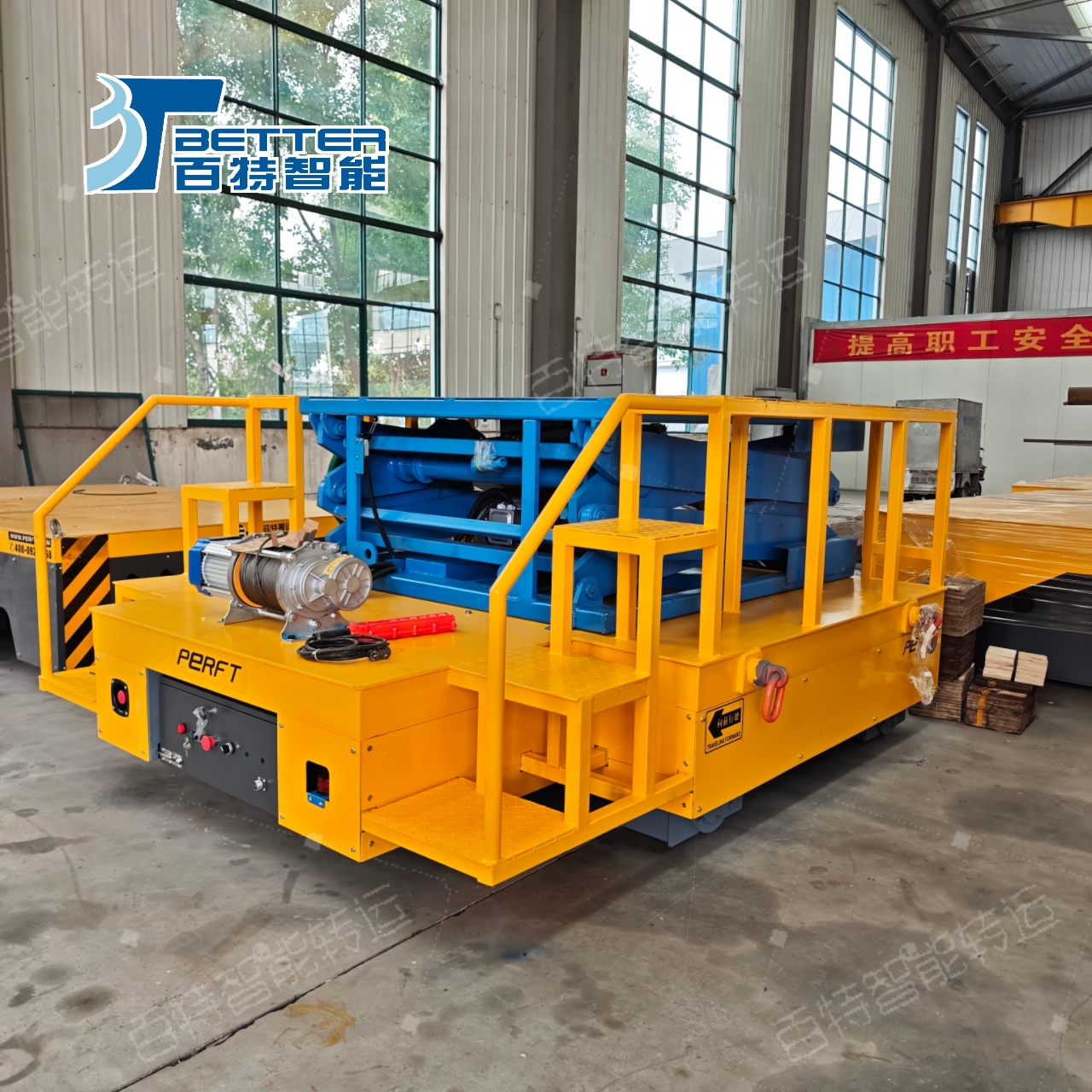

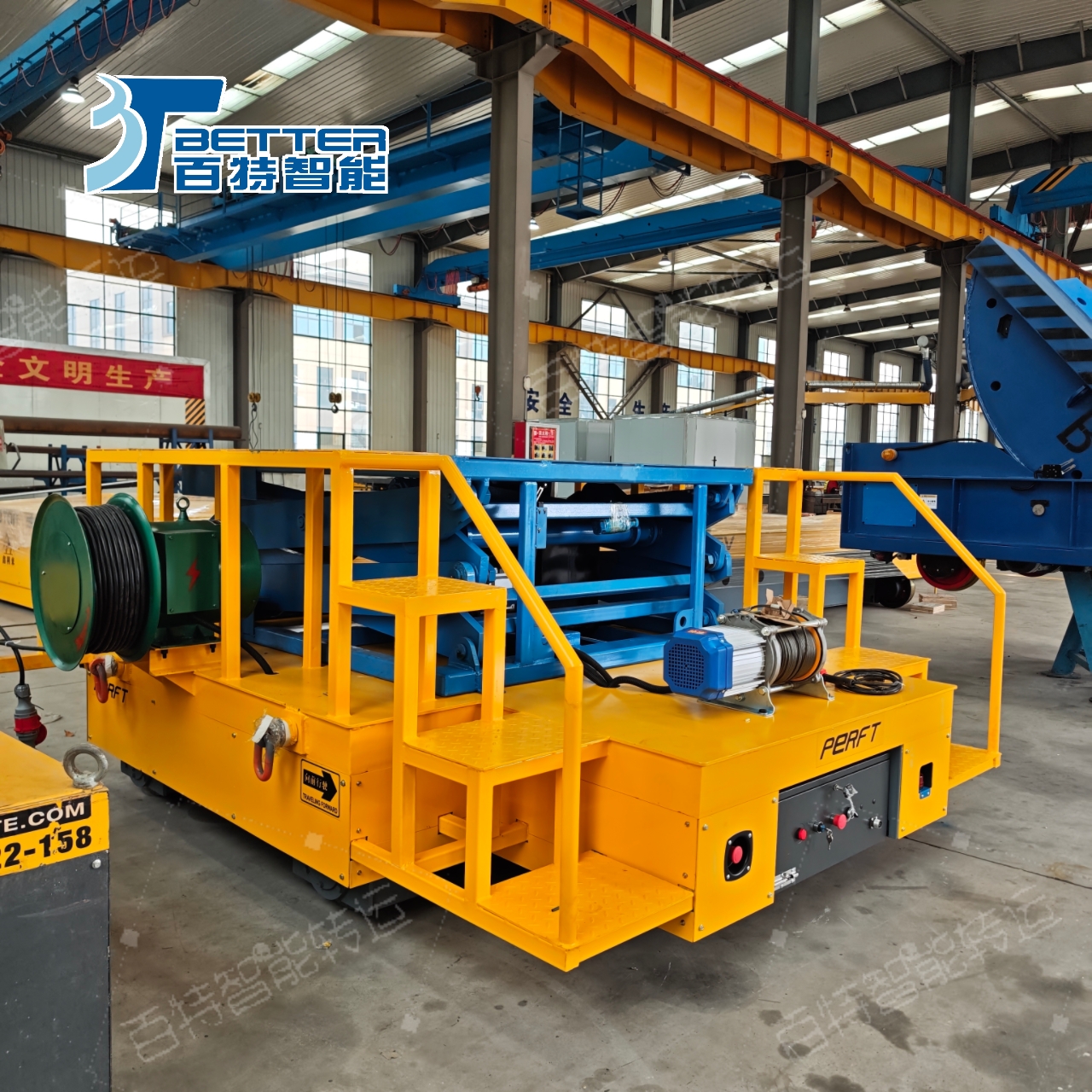

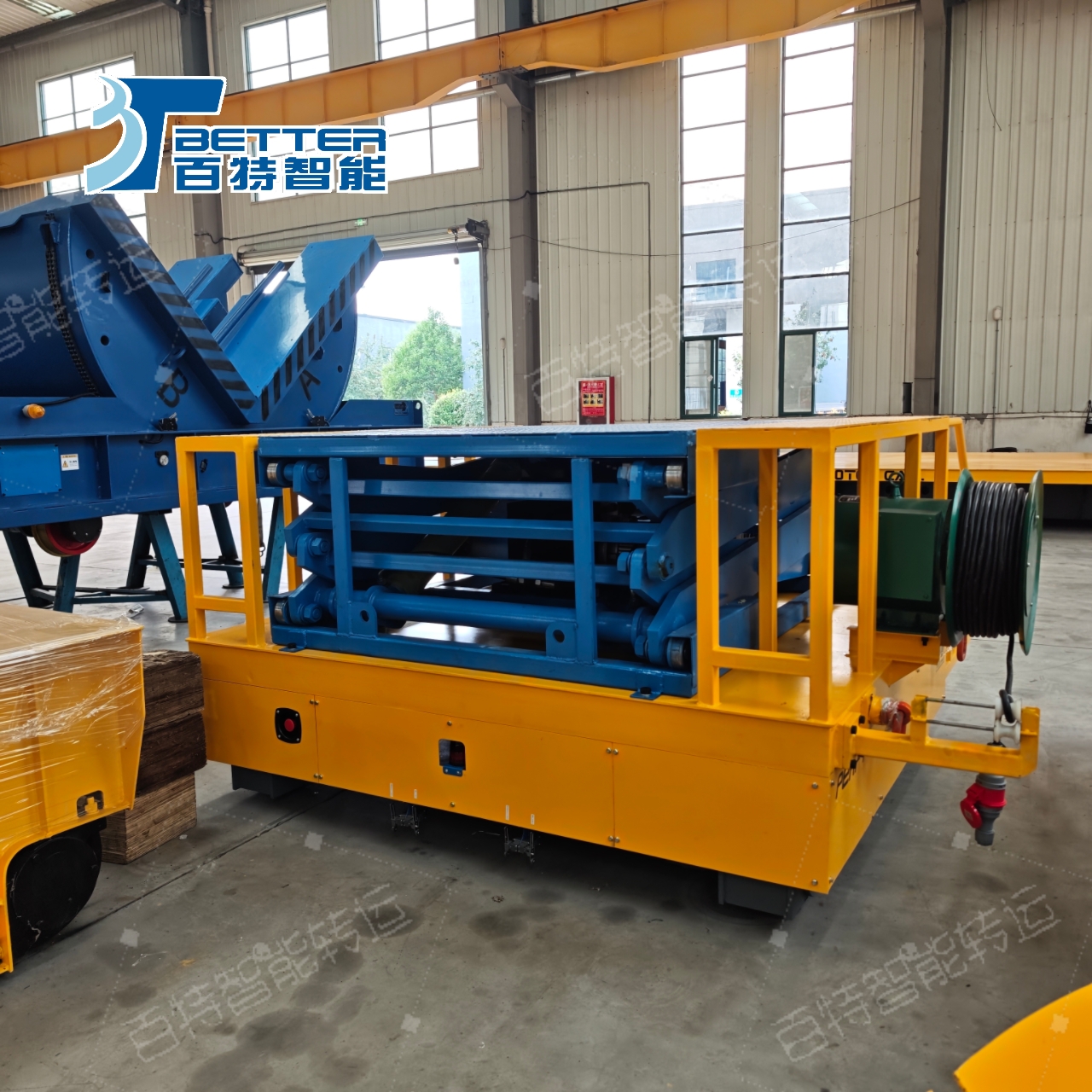

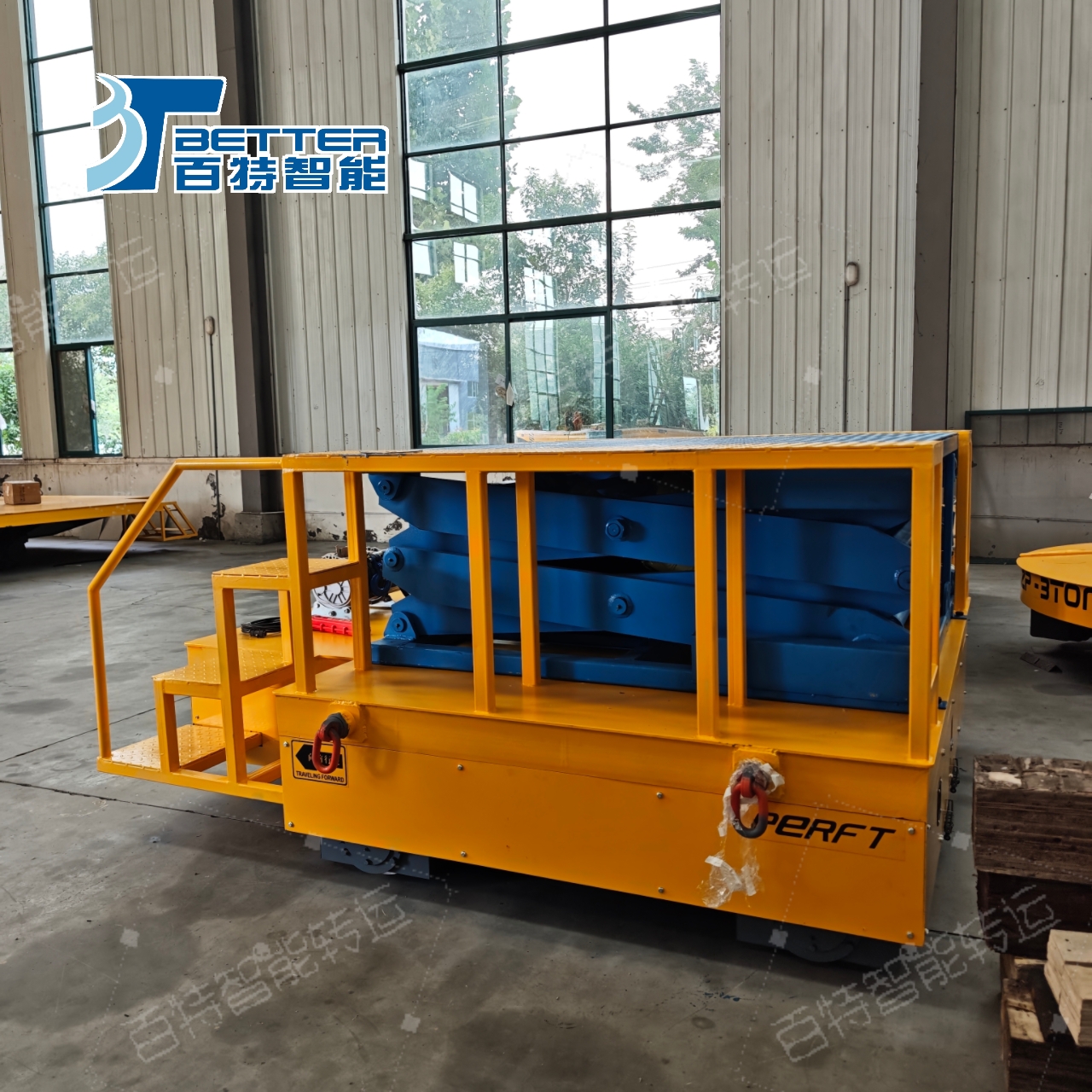

BJT-3T电缆卷筒供电剪叉式升降轨道平车，属于KPJ系列多功能轨道转运设备，集轨道行走、液压剪叉升降、电缆卷筒自动供电三位一体，可沿固定轨道往复运行，台面可自由升降调节高度，解决车间不同工位高度对接、工件转运、上下料装配难题，可 24 小时连续作业，广泛用于机械加工、模具车间、装配生产线、仓储物料过跨转运。该系列平车适用于恶劣环境、高温环境、防爆环境等场合；由于机构比较简单，成本较低，是车间过跨较常见的轨道平车；相对于BXC蓄电池系列平车，不受使用时间的控制，相对于BDG低压轨道系列平车，对于轨道铺设要求不高，该平车适用于任意载重量、使用频率较高的场合，对于运行距离超过50米，需要增加排线器来辅助卷线。运行距离可以满足200米。
FAQ（常见问题解答）
Q1：电缆卷筒供电剪叉升降轨道平车最大运行距离是多少？
A：常规建议运行距离≤50 米；50‑200 米需要加装排线器，规整电缆收放，避免电缆打结拉扯损坏；超过 200 米不建议电缆卷筒供电，建议更换滑触线供电方案。
A：设备配置磁力耦合电缆卷筒，具备打滑保护机构，平车启停时自动调节张力，不会硬拽电缆；搭配耐磨卷筒专用电缆；但需要保证轨道铺设平直，定期检查电缆外皮磨损，避免尖锐物体剐蹭。
A：支持满载升降；液压系统配置液压锁 + 防坠阀，油管破损也不会瞬间坠落，到位自动锁止保压；严禁超载使用，超载会触发过载保护无法升降。

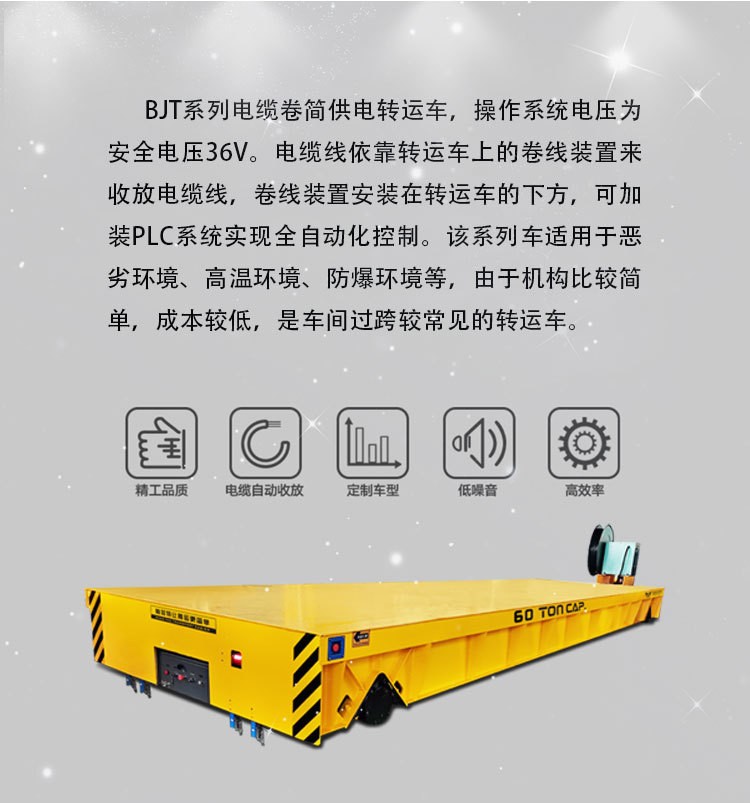

BJT系列电缆卷筒电动平车，在电动平车上设有电缆卷筒，其电缆卷筒为磁滞耦合式， 确保电缆受力均匀不易拉坏。电缆卷筒380V供电给平车上YZ起重冶金用电机提供电力，电机拖动平车运 行。电动平车运行时电缆卷筒自动将电缆卷起或放出，受卷线筒供电长度影响。一般 运行距离小于 200m。该平车适应恶劣工况的起重冶金用，平车结构简单可靠，价格经济，轨道施工方便。 | ||||||||||
BJT 电缆卷筒供电 电动平车主要技术参数 | ||||||||||
型号 | BJT | BJT-6 | BJT-10 | BJT-16 | BJT-25 | BJT-40 | BJT-63 | BJT-100 | BJT-160 | BJT-200 |
额定载重量（t） | 6 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 200 | |
台面尺寸(mm) | 长 L | 3600 | 3600 | 4000 | 4500 | 5000 | 5600 | 6300 | 8000 | 8200 |
宽 B | 2000 | 2000 | 2200 | 2200 | 2500 | 2500 | 2800 | 2800 | 2800 | |
高 H | 550 | 550 | 600 | 650 | 700 | 850 | 900 | 1150 | 1250 | |
运行速度（m/min） | 30 | 30 | 30 | 30 | 25 | 25 | 20 | 20 | 20 | |
轮 距A（mm） | 2000 | 2000 | 2200 | 2500 | 2800 | 3200 | 3600 | 4500 | 4500 | |
轨内侧距C（mm） | 1435 | 1435 | 1435 | 1435 | 1635 | 1735 | 1850 | 2000 | 2000 | |
车轮直径 (mm) | 300 | 300 | 400 | 400 | 500 | 600 | 700 | 700 | 700 | |
底部间隙 （mm） | 50 | 50 | 50 | 60 | 60 | 60 | 60 | 70 | 70 | |
转弯半径 | 30 | 35 | 50 | 55 | 60 | 80 | 100 | 100 | ||
电动机型号/功率（KW） | YZ132M1-6 | YZ132M2-6 | YZ160M1-6 | YZ160M2-6 | YZ160L-6 | YZ160M2-6 | YZ160L-6 | |||
2.2 | 3.7 | 5.5 | 7.5 | 11 | 2X7.5 | 2X11 | ||||
电源供电方式 | 电缆卷筒 | AC380V 3X2.5+1X1.5 | AC380V | AC380V | ||||||
推荐钢轨型号 | P24 | P38 | P43 | QU80 | QU100 | |||||
车轮数量 | 4 | 4 | 4 | 4 | 8 | 8 | ||||
轮压（t） | 1.91 | 3.21 | 4.87 | 7.5 | 11.5 | 16.9 | 27.6 | 22.8 | 28.5 | |
参考重量（t） | 3.4 | 3.72 | 4.2 | 6 | 8.5 | 11.4 | 15.2 | 25.5 | 31.5 | |
说明：1）其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。 | ||||||||||
2）可选无线遥控装置 | ||||||||||
3）可选变频器调速电控,双速控制 | ||||||||||
4）运行距离小于20m时也可以按客户要求不用 电缆卷筒，改为托缆式（KTP）平车： | ||||||||||
5) 路轨车来回走设定系统 | ||||||||||
6）路轨车遇人2米自动停车、报警 | ||||||||||
