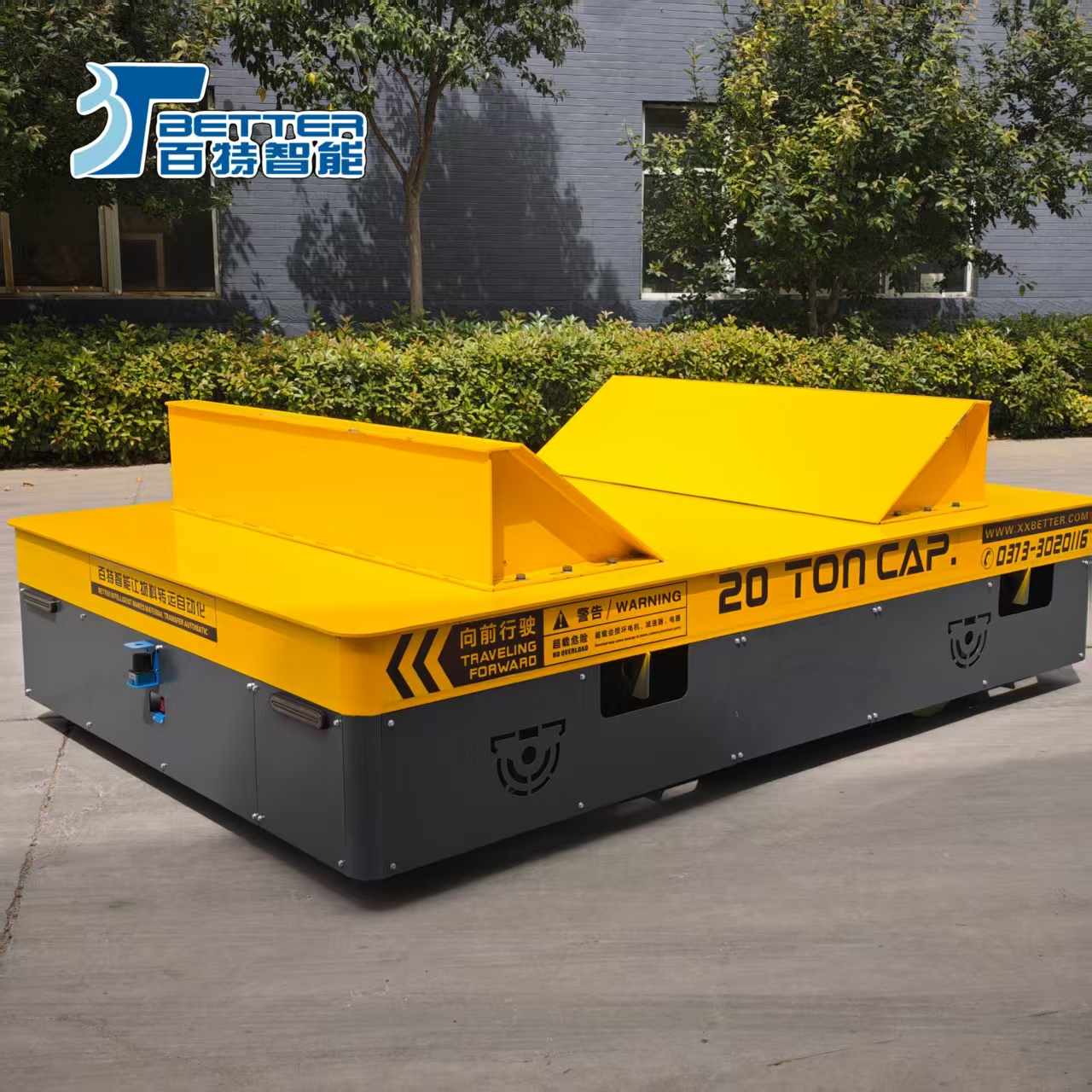

20吨钢卷转运无轨电动平车

产品概述

核心结构配置

1. 重载车架

   整体加厚工字钢全焊接一体成型，多点均衡承重，抗扭曲、耐冲击，长期重载不变形，符合 JB/T 13286 工业重载设备标准，适配冶金重型工况。

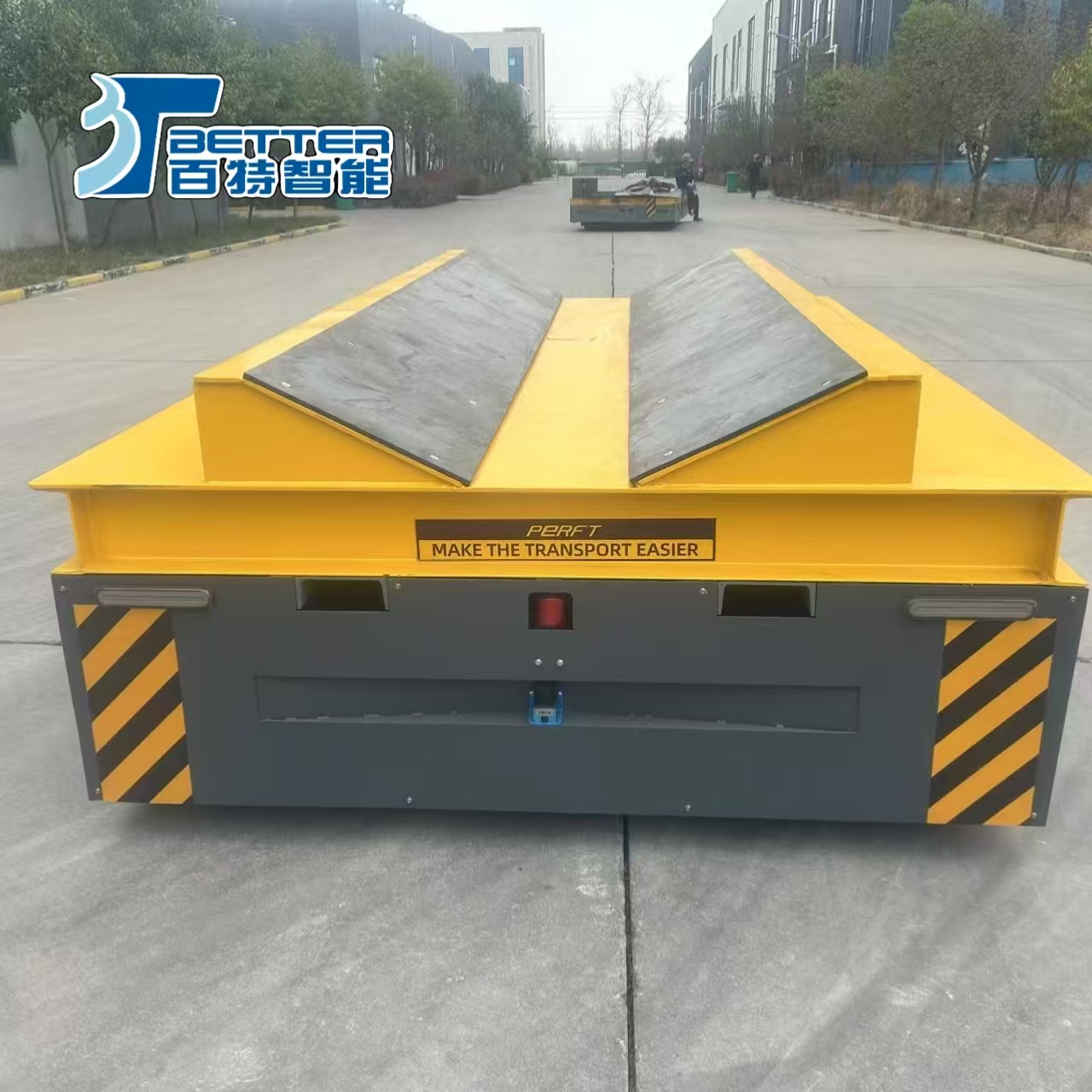

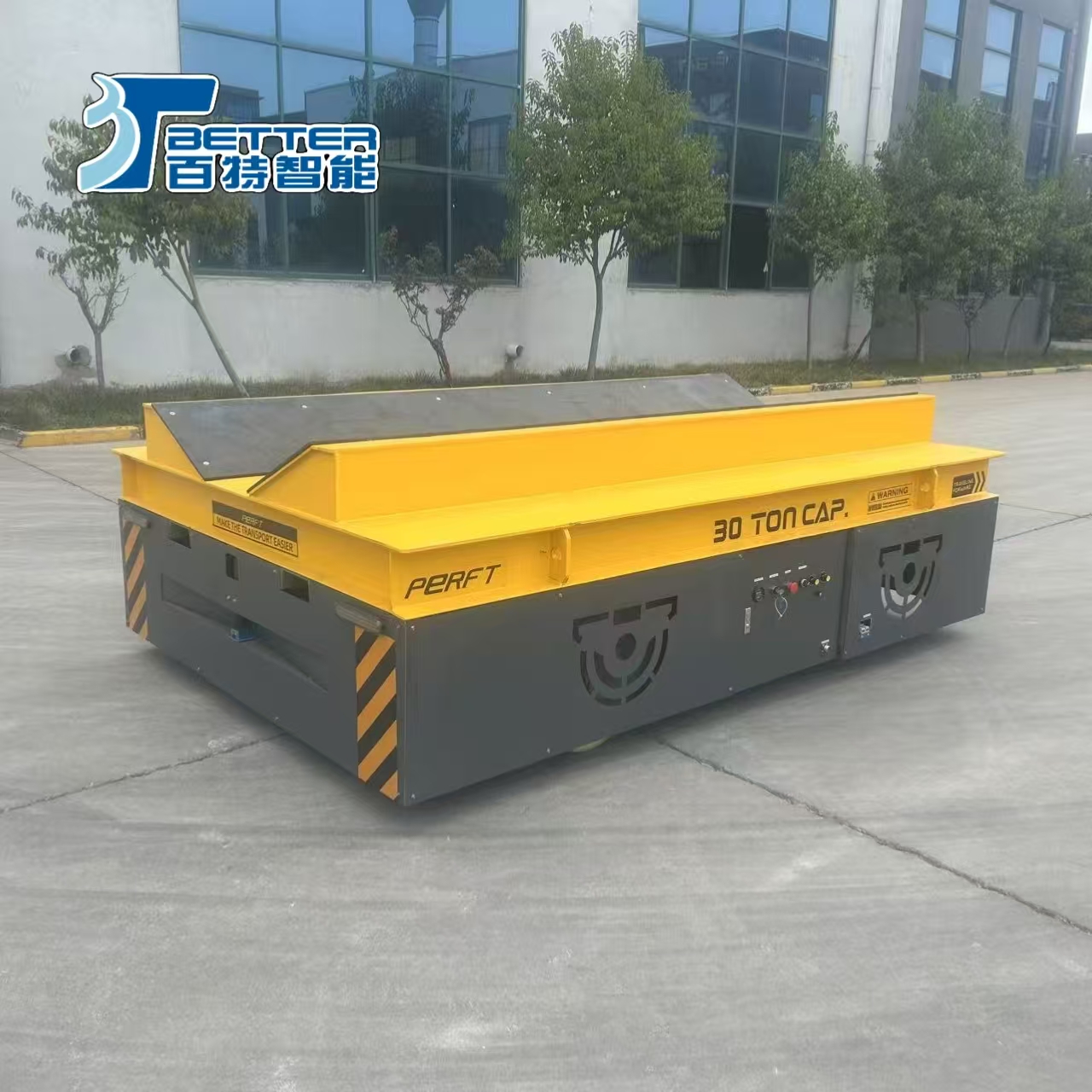

2. V 型专用承载台面（卷材核心）

   可拆卸 V 型鞍座，内侧加厚耐磨橡胶衬垫，自动居中定位钢卷；防滑防刮，避免卷材表面划伤；可拆除 V 架，切换为普通平板转运模具、钢材、构件，一车两用；V 座间距、角度按钢卷直径 φ600–2800mm 定制。

3. 无轨行走系统

   实心重载聚氨酯包胶轮，耐磨不伤地面；分三种转向方案：

• 原地转向款：小吨位，零转弯半径，狭窄通道灵活掉头

• 液压转向款：中大吨位，稳定耐用

• 全向移动款：前后、左右、斜向、原地 360° 旋转，极致灵活，密集产线首选

1. 供电系统（二选一，按需选配）

• 铅酸蓄电池：成本低，续航 6–8h，适合单班生产

• 磷酸铁锂电池：寿命长、充电快、8–12h 连续作业，适配多班次、外贸出口车间；搭配智能自动充电机，充满自停保护电池

1. 电控操作系统

   变频驱动，软启动软停止，启停无冲击，防止钢卷惯性滑动；无线遥控 + 车体有线按钮双操控；可选 PLC 智能控制系统、激光避障、声光报警、超载停机、紧急急停、防撞缓冲装置，人机作业安全防护拉满。

可选升级配置（对接印尼鸿鹭钢构等钢结构厂需求）

1. 液压升降功能：台面举升高度 200–600mm，对接开卷机、行车、流水线，省去叉车辅助上下料

2. 耐高温防护：热轧钢卷转运隔热层、高温电机、耐高温轮胎

3. AGV 自动导航：磁条 / 激光导航，无人自动化转运，对接工厂 MES 系统

4. 护栏、限位挡块、称重模块、防爆电气（化工冶金防爆车间）

5. 防尘防水整机，适配东南亚多雨厂区环境

产品核心优势

1. 无轨不限场地：不用预埋轨道，减少土建成本，车间改造、新厂房均可快速投入使用，可跨车间、跨仓库转运钢卷

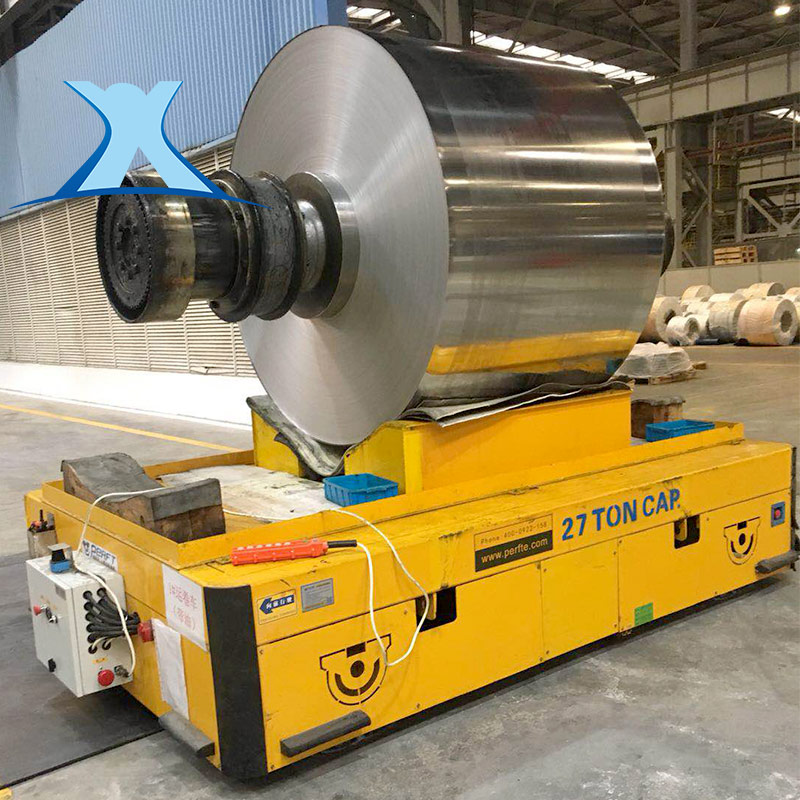

2. 卷材转运更安全：V 型自动定位，变频缓启停，多重防撞防护，杜绝钢卷滚落、磕碰报废

3. 承载范围广：5/10/15/20/30/50/80/100 吨全吨位定制，覆盖中小型卷材厂至大型冶金钢厂

4. 灵活省空间：全向移动车型可在狭窄过道、设备间隙穿行，提升厂房空间利用率

5. 低噪环保：电力驱动无尾气，运行噪音低，满足车间环保要求，适合室内密闭厂房

6. 维护简单：模块化电机、电池、电控，配件通用，海外厂区维修更换便捷

适用行业场景

基础技术参数（通用标准款）

• 额定载重：5–120t（可定制）

• 供电方式：蓄电池（锂电 / 铅酸）

• 行走速度：0–30m/min 变频可调

• 控制方式：无线遥控 + 手持按钮

• 转向模式：原地转向 / 液压转向 / 全向移动

• 台面尺寸、V 型鞍座尺寸：按钢卷规格定制

• 续航时间：6–12 小时

• 适用地面：水泥、环氧地坪、耐磨地面
